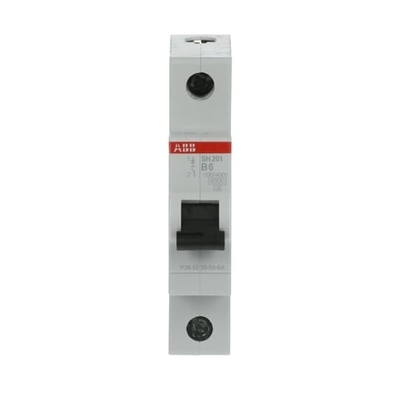

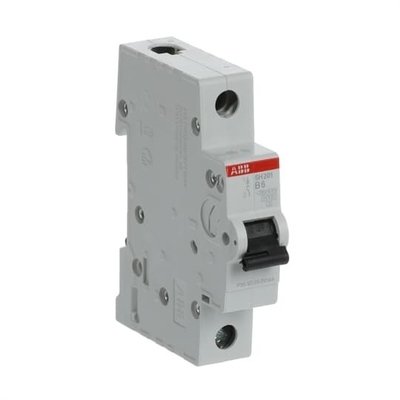

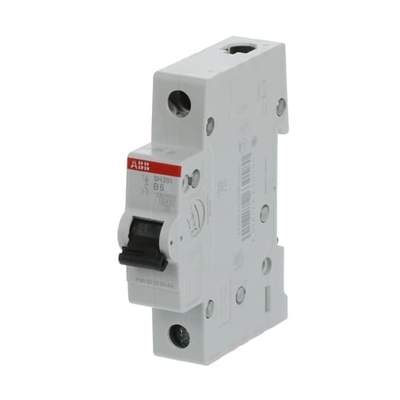

SH201-B6 Disjoncteur miniature et haute capacité de rupture 1P B 6 A pour l'industrie
Détails sur le produit:
| Lieu d'origine: | Shanghai, en Chine |
| Nom de marque: | ABB |
| Numéro de modèle: | SH201-B6 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Cartonné |
|
Détail Infomation |
|||
| Capacité de rupture: | 1P - B - 6 A | Voltage nominal: | Pour les appareils électroniques |
|---|---|---|---|
| Courant nominal: | 6A | Courbe DCB: | B. Pour |
| Nombre de Polonais: | 1 | Le type: | SH201-B6 |
Description de produit
Informations générales
* Type de produit étendu:SH201-B6
* Identifiant du produit: 2CDS211001R0065
- Je ne sais pas.4016779630580
* Description du catalogue:SH201-B6 Disjoncteur miniature - 1P - B - 6 A
* Longue description:Compact Home SH200 miniature disjoncteurs sont limitant le courant.
Les mécanismes de démarrage thermique retardé pour la protection contre les surcharges et le mécanisme de démarrage électromécanique pour la protection contre les courts-circuits.,C), configurations (1P,1P+N,2P,3P,3P+N,4P), capacités de rupture (jusqu'à 6 kA à 230/400 V AC) et courants nominaux (jusqu'à 40 A).
Les MCB de la gamme SH200 sont conformes à la norme IEC/EN 60898-1, ce qui permet leur utilisation pour des applications résidentielles.

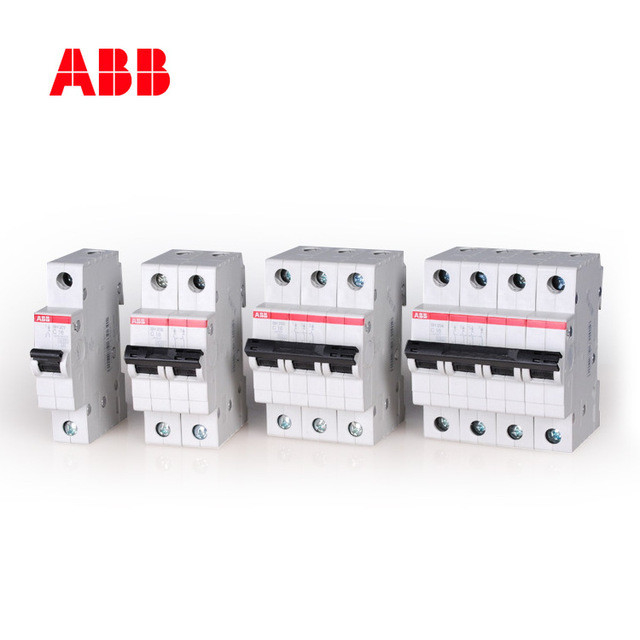

ABBDisjoncteurs à microcircuit SH200 série
Le secteur privé
* Normes:CEI/EN 60898-1
* Caractéristique de déclenchement: B
* Tension de fonctionnement nominale:conformément à la CEI 60898-1 230 / 400 V CA
* Voltage de fonctionnement:maximum (tolérance incluse) 253 V CA
Au moins 12 V CA
* Tension isolante nominale (Ui):conformément à la norme CEI/EN 60664-1 440 V
* Intensité nominale résiste à la tension (Uimp):4 kV
à 2000 m 5 kV
au niveau de la mer 6,2 kV
* Tension d'essai diélectrique:50/60 Hz, 1 min: 2 kV
* Type de tension d'entrée: CA
* Courant nominal (In): 6 A
* Capacité nominale de court-circuit: ((AC) 6 kA
Pour les appareils de commande électronique, le réglage de l'alimentation doit être effectué à l'aide d'un régulateur.
* Courant de court-circuit conditionnel nominal (Inc): ((230 V) 6 kA
Pour les appareils à commande numérique
* Fréquence nominale (f): 50 / 60 Hz
* Perte de puissance: 2 W
à conditions de fonctionnement nominales par pôle 2 W
* Connexion d'alimentation électrique: arbitraire
* Indication de la position du contact: ON / OFF
* Classe de limite d'énergie:3
* Endurance électrique: 200000 cycles AC
* Durabilité mécanique: 200000 cycles
* Nombre de Polonais:1
* Nombre de Polonais protégés:1
* Catégorie de surtension:III
* Gamme de produits: SH200
* couple de serrage:2 N·m
* Type d'actionneur:Touchage
* Type de borne de vis: borne de cage
* Marquage de l'actionneur: I / O
* Matériau de l'actionneur: groupe d'isolation II, noir, étanche
* Matériau du boîtier: Groupe d'isolation II, RAL 7035
* Montage sur rails DIN:TH35-15 (35 x 15 mm) conformément à la CEI 60715
TH35-7.5 (35 x 7,5 mm de rails de montage) conformément à la CEI 60715
* Position de montage: n'importe quelle
* Conducteur de vis recommandé:Pozidriv 2
* Accessoires disponibles: Non
* Capacité de connexion:conducteur 25 / 25 mm2
Flexible avec ferrule 0,75... 16 mm2
D'une largeur de 0,75... 16 mm2
Rigidité 0,75... 25 mm2
Déchets à base d'acide sulfuré
* Taille de l'installation:conformément à la norme DIN 43880 1
* Type de borne: bornes à vis
Environnemental
* Température de l'air ambiant: fonctionnement -25... +55 °C
Conservation à -40... +70 °C
* Température ambiante de référence:30 °C
* Degré de protection: IP20
Emballage avec couverture IP40
* Degré de pollution:2
* Conditions environnementales: 28 cycles
avec 55 °C / 90-96 %
et à 25 °C / 95-100 %
* Résistance aux vibrations conforme à la CEI 60068-2-6:5g, 20 cycles à 5... 150... 5 Hz avec une charge de 0,8 In
* Résistance aux chocs conforme à la CEI 60068-2-27:25g / 2 chocs / 13 ms
* Statut RoHS:conformément à la directive 2011/65/UE de l'UE et à la modification 2015/863 du 22 juillet 2019
* Informations environnementales: 2CDK400030D0201
* Déclaration REACH:9AKK107492A1906
Les dimensions
* Largeur en nombre d'espacements modulaires:1
* Largeur nette du produit:17.5 mm
* Hauteur nette du produit: 85 mm
* Profondeur nette du produit / longueur:69 mm
* Poids net du produit:0.125 kg
* Poids net du poteau:0.125 kg
* Profondeur intégrée (t2):69 mm
Informations sur le conteneur
* Paquet de niveau 1 Unités: carton 10 pièces
* Paquet de niveau 1 Largeur: 92 mm
* Paquet Niveau 1 Hauteur: 80 mm
* Paquet de niveau 1 Profondeur / longueur: 183 mm
* Niveau 1 du forfait Poids brut:1.29 kg
* EAN de niveau 1 du forfait:4016779630580
* Paquet Niveau 2 Unités: carton 120 pièces
* Paquet de niveau 2 Largeur: 275 mm
* Paquet Niveau 2 Hauteur: 210 mm
* Paquet de niveau 2 Profondeur / longueur:395 mm
* Paquet Niveau 2 Poids brut: 16 kg
* Niveau de paquetage 2 EAN:4016779988148
Commande
* Quantité minimale de commande: 1 pièce
* Numéro du tarif douanier:85362010
* Numéro électronique (Finlande):3210967
* Pays d'origine:Allemagne (DE)
Certificats et déclarations (numéro du document)
* Agence de certification:EN
IEC
* Déclaration de conformité - CE:2CDK400607D2703
* Informations environnementales: 2CDK400030D0201
* Instructions et manuels: 2CDS207105P0001
* Déclaration REACH:9AKK107492A1906
* Informations relatives à la réglementation RoHS: 2CDK400030D0201
Téléchargements populaires
* Fiche de données, renseignements techniques:2CSC400030D0202
* Instructions et manuels: 2CDS207105P0001
Classifications
* ETIM 7:EC000042 - Disjoncteur miniature (MCB)
* ETIM 8:EC000042 - Disjoncteur miniature (MCB)
* Arbre de catalogue EPLAN:Ingénierie électrique / Dispositifs de protection / Général
* Définition de la fonction EPLAN:Troupeur /Troupeur unique /Troupeur 1_2
* Catégorie DEEE:5Équipement de petite taille (pas de dimension extérieure supérieure à 50 cm)
* DEEE B2C / B2B: Entreprise à entreprise
* CN8:8536 20 10
* UNSPSC:39121603
* Classe électronique:V11.0: 27141901
* IDEA Code de catégorie granulaire (IGCC):4897 >> Disjoncteurs miniatures
* Code de classification de l'objet:F
* Normes:CEI/EN 60898-1
* Caractéristique de déclenchement: B
* Tension de fonctionnement nominale:conformément à la CEI 60898-1 230 / 400 V CA
* Voltage de fonctionnement:maximum (tolérance incluse) 253 V CA
Au moins 12 V CA
* Tension isolante nominale (Ui):conformément à la norme CEI/EN 60664-1 440 V
* Intensité nominale résiste à la tension (Uimp):4 kV
à 2000 m 5 kV
au niveau de la mer 6,2 kV
* Tension d'essai diélectrique:50/60 Hz, 1 min: 2 kV
* Type de tension d'entrée: CA
* Courant nominal (In): 6 A
* Capacité nominale de court-circuit: ((AC) 6 kA
Pour les appareils de commande électronique, le réglage de l'alimentation doit être effectué à l'aide d'un régulateur.
* Courant de court-circuit conditionnel nominal (Inc): ((230 V) 6 kA
Pour les appareils à commande numérique
* Fréquence nominale (f): 50 / 60 Hz
* Perte de puissance: 2 W
à conditions de fonctionnement nominales par pôle 2 W
* Connexion d'alimentation électrique: arbitraire
* Indication de la position du contact: ON / OFF
* Classe de limite d'énergie:3
* Endurance électrique: 200000 cycles AC
* Durabilité mécanique: 200000 cycles
* Nombre de Polonais:1
* Nombre de Polonais protégés:1
* Catégorie de surtension:III
* Gamme de produits: SH200
* couple de serrage:2 N·m
* Type d'actionneur:Touchage
* Type de borne de vis: borne de cage
* Marquage de l'actionneur: I / O
* Matériau de l'actionneur: groupe d'isolation II, noir, étanche
* Matériau du boîtier: Groupe d'isolation II, RAL 7035
* Montage sur rails DIN:TH35-15 (35 x 15 mm) conformément à la CEI 60715
TH35-7.5 (35 x 7,5 mm de rails de montage) conformément à la CEI 60715
* Position de montage: n'importe quelle
* Conducteur de vis recommandé:Pozidriv 2
* Accessoires disponibles: Non
* Capacité de connexion:conducteur 25 / 25 mm2
Flexible avec ferrule 0,75... 16 mm2
D'une largeur de 0,75... 16 mm2
Rigidité 0,75... 25 mm2
Déchets à base d'acide sulfuré
* Taille de l'installation:conformément à la norme DIN 43880 1
* Type de borne: bornes à vis
Environnemental
* Température de l'air ambiant: fonctionnement -25... +55 °C
Conservation à -40... +70 °C
* Température ambiante de référence:30 °C
* Degré de protection: IP20
Emballage avec couverture IP40
* Degré de pollution:2
* Conditions environnementales: 28 cycles
avec 55 °C / 90-96 %
et à 25 °C / 95-100 %
* Résistance aux vibrations conforme à la CEI 60068-2-6:5g, 20 cycles à 5... 150... 5 Hz avec une charge de 0,8 In
* Résistance aux chocs conforme à la CEI 60068-2-27:25g / 2 chocs / 13 ms
* Statut RoHS:conformément à la directive 2011/65/UE de l'UE et à la modification 2015/863 du 22 juillet 2019
* Informations environnementales: 2CDK400030D0201
* Déclaration REACH:9AKK107492A1906
Les dimensions
* Largeur en nombre d'espacements modulaires:1
* Largeur nette du produit:17.5 mm
* Hauteur nette du produit: 85 mm
* Profondeur nette du produit / longueur:69 mm
* Poids net du produit:0.125 kg
* Poids net du poteau:0.125 kg
* Profondeur intégrée (t2):69 mm
Informations sur le conteneur
* Paquet de niveau 1 Unités: carton 10 pièces
* Paquet de niveau 1 Largeur: 92 mm
* Paquet Niveau 1 Hauteur: 80 mm
* Paquet de niveau 1 Profondeur / longueur: 183 mm
* Niveau 1 du forfait Poids brut:1.29 kg
* EAN de niveau 1 du forfait:4016779630580
* Paquet Niveau 2 Unités: carton 120 pièces
* Paquet de niveau 2 Largeur: 275 mm
* Paquet Niveau 2 Hauteur: 210 mm
* Paquet de niveau 2 Profondeur / longueur:395 mm
* Paquet Niveau 2 Poids brut: 16 kg
* Niveau de paquetage 2 EAN:4016779988148
Commande
* Quantité minimale de commande: 1 pièce
* Numéro du tarif douanier:85362010
* Numéro électronique (Finlande):3210967
* Pays d'origine:Allemagne (DE)
Certificats et déclarations (numéro du document)
* Agence de certification:EN
IEC
* Déclaration de conformité - CE:2CDK400607D2703
* Informations environnementales: 2CDK400030D0201
* Instructions et manuels: 2CDS207105P0001
* Déclaration REACH:9AKK107492A1906
* Informations relatives à la réglementation RoHS: 2CDK400030D0201
Téléchargements populaires
* Fiche de données, renseignements techniques:2CSC400030D0202
* Instructions et manuels: 2CDS207105P0001
Classifications
* ETIM 7:EC000042 - Disjoncteur miniature (MCB)
* ETIM 8:EC000042 - Disjoncteur miniature (MCB)
* Arbre de catalogue EPLAN:Ingénierie électrique / Dispositifs de protection / Général
* Définition de la fonction EPLAN:Troupeur /Troupeur unique /Troupeur 1_2
* Catégorie DEEE:5Équipement de petite taille (pas de dimension extérieure supérieure à 50 cm)
* DEEE B2C / B2B: Entreprise à entreprise
* CN8:8536 20 10
* UNSPSC:39121603
* Classe électronique:V11.0: 27141901
* IDEA Code de catégorie granulaire (IGCC):4897 >> Disjoncteurs miniatures
* Code de classification de l'objet:F
