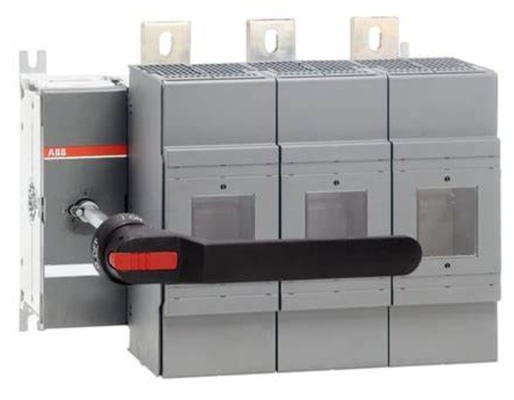

1SCA105475R1001 OS1250D03P Solution de commutateur de déconnexion pour les systèmes d'alimentation industrielle

OS1250D03P

Informations générales

• Type de produit étendu :

  OS1250D03P

• ID du produit :

  1SCA105475R1001

• Code EAN:

  6417019394206

• Description du catalogue :

  Fusible de commutation OS1250D03P

• Longue description:

  Interrupteur à fusibles, à commande frontale, 3 pôles, 03 (côté gauche), DIN, 4, poignée et tige incluses,

• Valeur circulaire

  • Modèle de rapport sur les minéraux de conflit (CMRT) :

    9AKK108467A5658

  • Déclaration REACH :

    1SCC011021D0201

  • Informations RoHS :

    1SCC011020D0201

  • Loi sur le contrôle des substances toxiques - TSCA :

    1SCC011025D0201

  Commande

  • Quantité minimum d'achat:

    1 pièce

  • Numéro de tarif douanier :

    85365080

  • Pays d'origine:

    Finlande (FI)

  Téléchargements populaires

  • Fiche technique, informations techniques :

    1SCC311013C0201

  • Instructions et manuels :

    1SCC311022M0207

  Dimensions

  • Largeur nette du produit :

    429mm

  • Hauteur nette du produit :

    356mm

  • Profondeur/longueur nette du produit :

    366mm

  • Poids net du produit :

    27,86kg
    61,42 livres

  Technique

  • Courant de fonctionnement nominal AC-21A (I_et):

    (380 ... 415 V) 1250 A
    (500 V) 1250 A
    (690 V) 1250 A

  • Courant de fonctionnement nominal AC-21B (I_et):

    (500 V) 1250 A
    (690 V) 1250 A

  • Courant de fonctionnement nominal AC-22A (I_et):

    (380 ... 415 V) 1250 A

  • Courant de fonctionnement nominal AC-22B (I_et):

    (500 V) 1250 A
    (690 V) 1250 A

  • Courant de fonctionnement nominal AC-23A (I_et):

    (380 ... 415 V) 1000 A

  • Courant de fonctionnement nominal AC-23B (I_et):

    (500 V) 1 000 A
    (690 V) 1 000 A

  • Puissance nominale de fonctionnement AC-23A (P_et):

    (220 ... 240 V) 315 kW
    (400 V) 560 kW
    (415 V) 560 kW
    (500 V) 710 kW
    (690 V) 1 000 kW

  • Courant thermique conventionnel à l'air libre (I_ème):

    Θ = 40 °C 1250 A

  • Courant thermique conventionnel (I_le):

    Entièrement fermé 1000 A

  • Tension nominale de tenue aux impulsions (U_lutin):

    12 kV

  • Tension d'isolement nominale (U_je):

    1000 V

  • Tension nominale de fonctionnement :

    Circuit principal 690 V CA

  • Courant nominal de tenue de courte durée à basse tension (I_cw):

    pendant 1 s 40 kiloampères rms

  • Courant de court-circuit conditionnel nominal (I_NC):

    (690 V) 80 kA

  • Perte de pouvoir:

    dans des conditions de fonctionnement nominales par pôle de 110 W

  • Degré de pollution:

    3

  • Type de poignée :

    Poignée et manche du pistolet inclus

  • Mécanisme de fonctionnement des commutateurs :

    03 (côté gauche)

  • Position des bornes de ligne :

    De haut en bas, de bas en haut, de bas en haut

  • Taille du fusible :

    NH4

  • Système de fusibles :

    VACARME

  • Mode de fonctionnement:

    Commande frontale

  • Normes:

    CEI 60947-3

  • Type de montage:

    Montage de base

  • Nombre de pôles:

    3

  • Type de terminal :

    Cosses à cosses

  • Largeur du terminal :

    50 mm

  • Couple de serrage:

    50 ... 75 N·m

  • Courant nominal (I_n):

    Circuit principal 1250 A

  Technique UL/CSA

  • Couple de serrage:

    50 ... 75 N·m

  Environnement

  • Statut RoHS :

    Conformément à la directive européenne 2011/65/UE et à l'amendement 2015/863 du 22 juillet 2019

  • Loi sur le contrôle des substances toxiques - TSCA :

    1SCC011025D0201

  Certificats et déclarations

  • Certificat CCC :

    CCC OS1200-1250 2015.pdf

  • Déclaration de conformité - CE :

    1SCC311127D2703

  • Déclaration REACH :

    1SCC011021D0201

  Informations sur le conteneur

  • Unités du niveau 1 du package :

    boîte 1 pièce

  • Paquet Niveau 1 Largeur :

    394 mm
    15,51 pouces

  • Paquet Niveau 1 Profondeur / Longueur :

    534 mm
    21,02 po

  • Colis Niveau 1 Hauteur :

    368 mm
    14,49 pouces

  • Poids brut du colis niveau 1 :

    30,1 kg
    66,36 livres

  • Paquet de niveau 1 EAN :

    6417019394206
